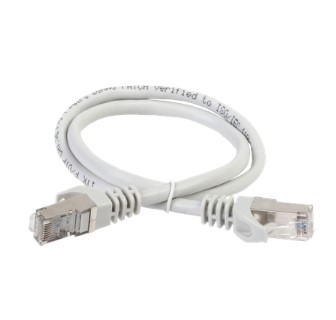

Патч-корды — это готовые к применению кабельные изделия, предназначенные для подключения и коммутации компонентов в структурированных кабельных системах, телекоммуникационном и сетевом оборудовании. Конструкция патч-корда представляет собой отрезок витой пары определённой длины, с установленными коннекторами (чаще всего RJ-45) на обоих концах.
Патч-корды используются для соединения активного оборудования (коммутаторов, маршрутизаторов, серверов), а также для подключения рабочих мест, патч-панелей, розеток и других компонентов СКС. Отличительной особенностью патч-корда является заводская или стандартизированная сборка, обеспечивающая стабильные электрические характеристики и соответствие нормативам передачи данных.
Конструктивные особенности
Типовая конструкция патч-корда включает гибкий многожильный кабель витой пары категории 5e, 6 или 6A с разъёмами на концах. Гибкость обеспечивается применением многопроволочных токопроводящих жил, что позволяет изделию выдерживать многократные изгибы и перемещения без ухудшения рабочих характеристик.
Оболочка может быть выполнена из ПВХ, LSZH (безгалогенная), полиэтилена или других материалов в зависимости от условий эксплуатации. В конструкции также может использоваться экранирование: фольга на каждой паре (U/FTP), общий экран (F/UTP), комбинированные экраны (S/FTP).
Длина патч-кордов варьируется от 0,3 м до 20 м и более. На каждом изделии указывается категория, тип экранирования, длина и серийная маркировка, что важно при проектировании и обслуживании сетевой инфраструктуры.
Категории патч-кордов
По категории патч-корды делятся аналогично стандартам витой пары:
- 5e — передача данных до 1 Гбит/с, частота до 100 МГц.
- 6 — до 1 Гбит/с на 100 м и до 10 Гбит/с на коротких участках, частота до 250 МГц.
- 6A — до 10 Гбит/с, частота до 500 МГц, повышенная устойчивость к наводкам и внешним помехам.
При выборе категории учитываются требования к скорости и стабильности передачи, длина трассы и наличие электромагнитных помех в зоне прокладки.
Области применения
Патч-корды используются во всех сегментах сетевой инфраструктуры:
- в офисных и административных зданиях;
- в серверных помещениях и дата-центрах;
- в системах видеонаблюдения, телефонии, охранной и пожарной сигнализации;
- в промышленной автоматике и системах управления.
Они обеспечивают оперативную коммутацию и возможность быстрой переконфигурации сетевых соединений без демонтажа магистральных кабелей. Особенно важны патч-корды при построении кроссовой системы, где каждый порт может быть соединён с другим без нарушения целостности основной трассы.
Классификация по исполнению
Патч-корды могут отличаться по следующим признакам:
- Тип оболочки: ПВХ — для обычных условий эксплуатации, LSZH — для объектов с требованиями пожарной безопасности, наружная оболочка — для улицы или шахт.
- Наличие экрана: U/UTP — неэкранированные, F/UTP — общий экран, S/FTP — экранирование каждой пары и общий экран.
- Цветовая маркировка: упрощает организацию кабельного хозяйства, позволяет визуально разделять подключения по назначению или типу оборудования.
- Тип заливки коннектора: литьё ( molded), защёлка (crimped), с защитой от перегиба (booted).
Выбор конструкции зависит от требований проекта, условий эксплуатации, плотности монтажа и уровня помех в сети.
Электрические и механические параметры
Качественные патч-корды должны обеспечивать стабильные характеристики по сопротивлению, затуханию, возвратным потерям и перекрёстным наводкам. Все изделия сертифицированных категорий проходят тестирование на соответствие стандартам ISO/IEC 11801, TIA/EIA 568 и EN 50173.
Электрическая длина, сопротивление изоляции, рабочая частота и волновое сопротивление указываются в технической документации. Также проверяется устойчивость к изгибам, растяжению, воздействию температуры и внешней вибрации.
