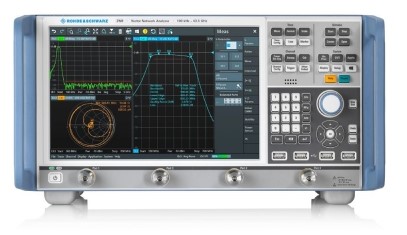

Векторный анализатор цепей (Vector Network Analyzer, VNA) Rohde & Schwarz ZNB представляет собой высокопроизводительный измерительный прибор, предназначенный для анализа характеристик радиочастотных (РЧ) и микроволновых компонентов и систем. Он обеспечивает точное и надежное измерение S-параметров, позволяющих определить параметры отражения и пропускания сигнала в широком диапазоне частот. ZNB находит широкое применение в различных областях, включая разработку и производство телекоммуникационного оборудования, аэрокосмическую промышленность, автомобильную электронику и научные исследования.

Основные характеристики и преимущества

ZNB отличается превосходными характеристиками, обеспечивающими высокую точность и эффективность измерений. Ключевые особенности и преимущества включают в себя:

• Широкий диапазон частот: Поддержка широкого спектра частот, охватывающая самые востребованные приложения. Это позволяет пользователям анализировать как низкочастотные, так и высокочастотные устройства с помощью одного прибора.
• Высокая динамическая дальность: Обеспечивает превосходную динамическую дальность, позволяющую точно измерять как слабые, так и сильные сигналы. Это особенно важно при анализе устройств с высоким уровнем ослабления или при наличии сильных помех.
• Быстрая скорость измерений: ZNB выполняет измерения очень быстро, что значительно сокращает время тестирования и повышает производительность. Это критически важно в условиях массового производства.
• Различные режимы калибровки: Поддержка различных методов калибровки, включая SOLT (Short-Open-Load-Thru), TRL (Thru-Reflect-Line) и другие, позволяет пользователям выбирать наиболее подходящий метод для конкретного приложения и условий измерения. Это гарантирует максимальную точность измерений.
• Широкие возможности визуализации и анализа: Графический интерфейс пользователя обеспечивает интуитивно понятное управление прибором и предоставляет широкие возможности для визуализации и анализа результатов измерений. Пользователи могут отображать S-параметры в различных форматах, выполнять математические операции и применять различные фильтры для более глубокого анализа данных.
• Программное обеспечение для управления и анализа: Специализированное программное обеспечение, поставляемое вместе с ZNB, позволяет удаленно управлять прибором, автоматизировать процесс измерений и создавать подробные отчеты. Это повышает эффективность работы и обеспечивает возможность интеграции ZNB в автоматизированные тестовые системы.

Применение

Анализатор цепей ZNB находит широкое применение в различных областях:

• Разработка и производство РЧ и микроволновых компонентов: Анализ фильтров, усилителей, антенн, кабелей и других компонентов. ZNB позволяет тщательно изучить характеристики этих компонентов, оптимизировать их параметры и убедиться в их соответствии требованиям.
• Телекоммуникации: Тестирование оборудования для сотовых сетей, Wi-Fi, Bluetooth и других беспроводных технологий. ZNB используется для контроля качества передатчиков, приемников и других компонентов телекоммуникационного оборудования.
• Аэрокосмическая промышленность: Характеризация радиоэлектронных систем для авиации и космонавтики. Высокая надежность и точность ZNB делают его незаменимым инструментом для тестирования критически важных систем, используемых в этой отрасли.
• Automotive: Разработка и тестирование автомобильной электроники, такой как радары, системы помощи водителю и системы связи. ZNB помогает обеспечить безопасность и надежность автомобильных систем.
• Научные исследования: Изучение свойств материалов и разработка новых РЧ и микроволновых устройств. Точность и гибкость ZNB делают его ценным инструментом для научных исследований в различных областях.

Режимы калибровки и точность измерений.

Для достижения максимальной точности измерений, ZNB предлагает широкий спектр режимов калибровки. Каждый режим оптимизирован для определенных типов измерений и обеспечивает наилучшие результаты в своих условиях. Краткое описание наиболее распространенных режимов:

• SOLT (Short-Open-Load-Thru): Самый распространенный метод калибровки. Требует использования калибровочного набора с короткозамкнутым, разомкнутым, согласованным и проходным стандартами. Подходит для большинства типов измерений.
• TRL (Thru-Reflect-Line): Этот метод калибровки использует проходной стандарт, рефлектор (обычно короткозамкнутый или разомкнутый) и линию передачи известной электрической длины. TRL особенно полезен при измерениях на пластинах или в других ситуациях, когда сложно получить точные стандарты SOLT.
• LRM (Line-Reflect-Match): Альтернатива TRL, в которой вместо линии передачи используется согласованная нагрузка.
• Automatic Port Extension: Эта функция позволяет компенсировать электрическую длину кабелей и других элементов, расположенных между анализатором цепей и измеряемым объектом.
• Power Calibration: Точная калибровка уровня мощности, подаваемой на измеряемое устройство.
• Time Domain Analysis: Преобразование S-параметров из частотной области во временную, что позволяет определить местоположение дефектов в кабелях и других компонентах.

Заключение

Rohde & Schwarz ZNB является мощным и универсальным векторным анализатором цепей, предназначенным для решения широкого спектра задач в области РЧ и микроволновых измерений. Благодаря своим превосходным характеристикам, широким возможностям и удобному интерфейсу, ZNB является незаменимым инструментом для инженеров и исследователей, работающих в различных отраслях промышленности и научных областях. Он обеспечивает высокую точность, скорость и надежность измерений, что позволяет пользователям разрабатывать и производить высококачественные продукты и проводить передовые научные исследования.
